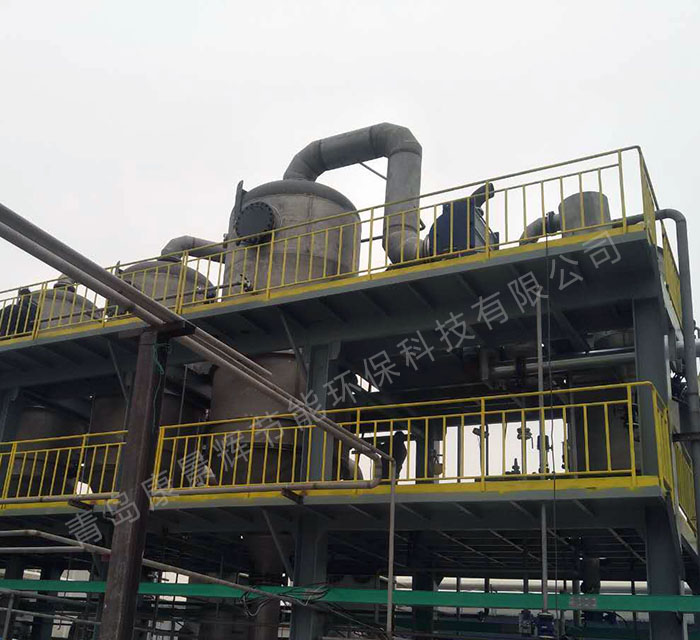

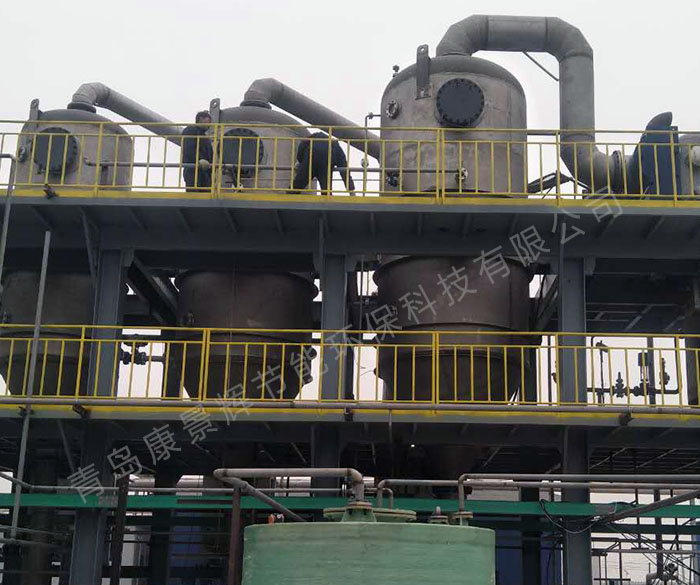

三效蒸发器处理橡胶助剂行业废水







三效蒸发系统的流程：
原水→预热系统→进入三效蒸发器→晶浆液→离心机→固体产出
原液首先和返回的母液进入预热系统。
进入预热系统后，混合液和一效加热器的鲜蒸汽冷凝水预热；
预热后的物料按三效顺流的工艺，首先进入第一效。
进入一效蒸发器系统的物料经过循环泵的作用，在加热室循环加热，然后在分离器蒸发分离，沸腾蒸发的蒸汽上升，浓缩液停留在系统内；
当第二效需要加料时，自控系统会自动把一效的浓缩液送入第二效；
当第三效需要加料时，自控系统会自动把二效的浓缩液送入第三效；
当第三效晶浆浓度达到设计值时排出分离器；
晶浆进入离心机离心分离，得到固体，母液返回预热系统；
二次蒸汽流程：
一效加热器热源：外接饱和鲜蒸
二效加热器热源：一效二次蒸汽
三效加热器热源：二效二次蒸汽
蒸发产生的二次蒸汽夹带有少量的液滴，这些脏的二次蒸汽上升，进入除雾器，通过逆流洗涤，将二次蒸汽中夹带的微小液滴洗涤出来，重新进入料液。被洗掉雾沫的二次蒸汽，进入下一效加热器的蒸汽侧。
外接饱和鲜蒸汽换热后冷凝成水，去往预热器为原料预热。
三效二次蒸汽进入冷凝器冷凝。
